2022年1月16日

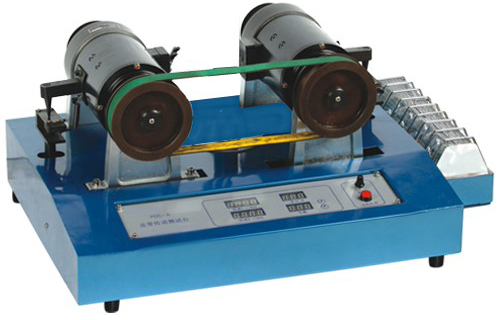

SBPDC-A皮帶傳動測試臺
皮帶傳動實驗臺主要用《機械設計》中皮帶傳動實驗教學，利用它來觀察皮帶傳動的結構，測定皮帶傳動滑差率、效率、有效圓周力、最大有效圓周力和張緊力。其中張緊力的測定功能是采用液壓裝置，利用液態內部壓力相等的原理，突破了傳統測試機無法真實反應數據的弊端。該實驗臺傳動平穩，數據真實，結構合理，是國內首創。
一、實驗內容
（1）觀察帶傳動的彈性打滑與負載和預緊張力之間的關系，以及對功率輸出的影響；
（2）測定在一定的預緊張力情況下彈性滑差率與負載和傳動效率之間的關系。繪制在一定的有效張力情況下帶傳動滑動曲線和效率曲線；
（3）了解PDC-A帶傳動實驗臺的設計原理與扭矩，轉速，的測量方法。
二、產品功能與性能
（1）利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分析實驗。
（2）可對電動機和發電機的扭矩進行有效的測定，測力百分表裝置采用特殊的防震措施，使指針讀數清晰穩定。
（3）可對皮帶進行受力分析；
（4）配有不同直徑的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
（5）采用直流調速電路和光電測速電路，對電機進行轉速控制并顯示其轉速。
三、主要技術參數
1、帶輪直徑：D1=D2=120mm
2、百分表量程：0-10mm
3、驅動電機功率：355W
4、調速范圍：0-1500rpm
5、負載電機功率：355W
6、負載變動范圍：0-300W
7、張緊力傳感器：0-60N
精度：0.3%
8、實驗臺外形尺寸：740×475×305mm
皮帶傳動實驗臺重量：42kg
SBPDC-B智能型皮帶測試臺
智能型皮帶實驗臺是我公司隆重推出的新型皮帶傳動綜合性能分析實驗臺，該測試臺在PDC-A型基礎上改型，增設計算機處理功能，利用測力傳感器采集數據，分析、繪制曲線。
一、實驗內容：
1.皮帶傳動滑動曲線和效率曲線的測量繪制以及打滑對傳動效率的影響。
2.皮帶傳動運動模擬：該實驗裝置配置的計算機軟件，通過數模計算作出帶傳動運動模擬，可清楚觀察皮帶傳動的彈性滑動和打滑現象。
3.皮帶傳動受力分析實驗：測定有效圓周力、最大有效圓周力和張緊力，計算帶與帶輪之間的滑動摩擦系數或當量摩擦系數和傳遞的最大功率。
二、性能特點：
1、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩數據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線
2、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象。
3、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
其它功能與KRPDC-A相同。
三、主要技術參數：
傳感器量程：50N
精度：0.1% 其它參數與PDC-A相同。
|
