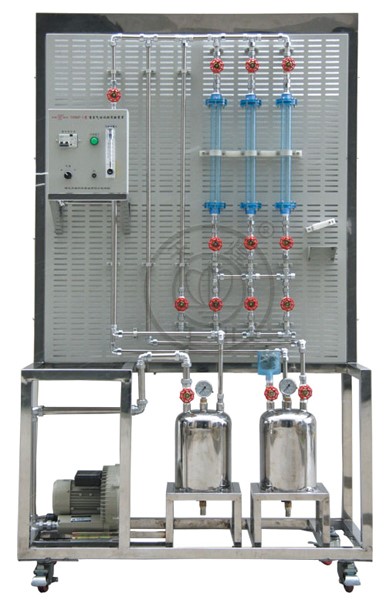

SBHJ-550有害氣體吸附實驗裝置
（氣體及鋼瓶及減壓閥和分析儀（用戶自備）
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.設備安裝了氣體緩沖罐，可使被吸收氣體與空氣充分混合，并使系統內部壓力平穩。
二、實驗?zāi)康模?/span>
1．掌握固體吸附凈化法的基本原理。
2．由穿透曲線計算傳質區長度及中吸附值平均濃度。
3．計算達到破點時的凈化效率。
三、主要配置：
吸附柱、填料、混合罐、緩沖罐、空壓機、壓力表、濕式氣體流量計、氣體流量計、氣體及鋼瓶及減壓閥和分析儀（用戶自備）、不銹鋼框架、控制屏。
四、技術參數：
1.環境溫度：5~40℃、電壓：220V、功率：500W。
2.吸附柱 尺寸：Ф40×440mm；采用透明有機玻璃制作，內填裝活性炭數量3個 。
3.緩沖罐 尺寸：Ф222×260mm；采用304不銹鋼材質制作，厚度1.5mm；
4.混合罐 尺寸：Ф220×260mm；材料：采用304不銹鋼材質制作，厚度1.5mm。
5.電磁式空壓機：功率105W，最大排氣量85L/min，
6.濕式氣體流量計 采用防腐型鼓輪式流量計，能準確測量出管道中各種氣體的總體積，鼓輪每轉氣體流量為0.005m3；功能：用于實驗氣體的計量 1臺 。
7.氣體轉子流量計：6-60ml/h,40-400L/h。
8.壓力表：0-0.6MPa。
9.不銹鋼管路及調節閥。
10. 控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，操作方便。
11. 外形尺寸：1200×500×1800mm，框架為可移動式設計，帶腳輪及禁錮腳。
|
